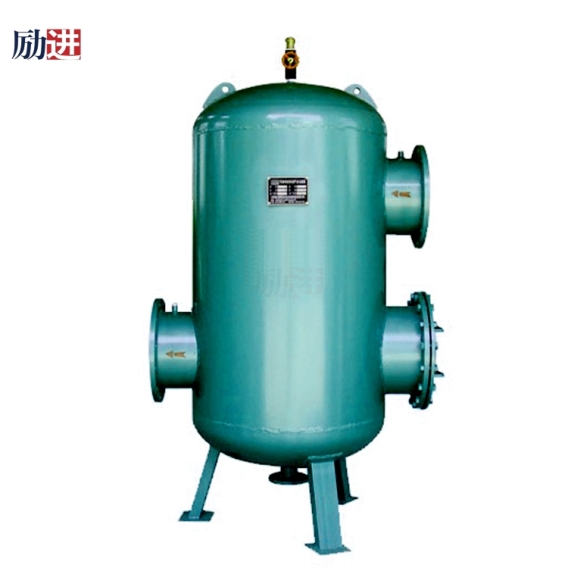

自潔式排氣水過濾器產品介紹：

LJG系列自潔式排氣水過濾器為多系統部件，具有壓差自動報警、氣水分離以及過濾功能。過濾器自潔能力強，不用經常清洗過濾網。對水系統中的氧化鐵皮、老垢、污泥和空氣等雜質進行排除，以使水質的清潔。該產品用于工業冷卻水系統，空調水系統，熱交換水系統，生產生活熱水供應系統，熱水采暖鍋爐水系統等。

自潔式排氣水過濾器工作原理：

水系統中的空氣對系統中的水泵、鍋爐、熱交換器、制冷機等設備及部件易產生腐蝕和損壞，造成系統使用壽命及效率降低。在系統高點設置排氣閥效果不佳，當壓力減少時溶于水中的氣體會重新形成氣泡，尤其在水泵前會有大量氣體分離出來。

自潔式排氣水過濾器利用氣水分離、沉降、過濾等機理，當冷卻水、熱水、冷凍水系統中的水進入自潔式排氣水過濾器時，體積擴大，迅速急劇降低，水中氣泡分離上升至聚氣區，小氣泡吸附在氣水分離裝置上，當形成大氣泡上升至聚氣區后通過自動排氣閥排除。帶有污物的循環水在過濾器中污物隨水流沉降，通過氣水分離裝置后污物得到了加速，在濾芯的兩側迅速沉降在存污區，因存污區容污量大，只要定期開啟排污閥。經過空氣和污物分離，潔凈的水經濾芯流入水泵入口，由于水泵及水流的沖擊下濾芯產生的振動，使得貼附在濾芯外側殘留物脫落，實現自潔。

LJG-Ⅰ、Ⅱ自潔式排氣水過濾器參考數據

規格型號	進出口尺寸		A mm	B mm	C mm	D mm	E mm	J mm	流量 T/h	重量 Kg
	mm	in
LJG-3	80	3	325	700	220	260	645	180	18-45	108
LJG-4	100	4	377	785	245	300	698	180	45-70	140
LJG-5	125	5	426	880	265	350	750	200	60-110	175
LJG-6	150	6	500	1030	315	410	825	200	70-158	220
LJG-8	200	8	600	1240	385	480	925	250	158-280	275
LJG-10	250	10	700	1420	435	560	1025	250	280-440	360
LJG-12	300	12	800	1610	485	650	1125	280	440-640	495
LJG-14	350	14	900	1840	540	750	1225	280	640-865	695
LJG-16	400	16	1000	2070	595	850	1425	300	865-1130	760
LJG-18	450	18	1100	2295	660	960	1525	300	1130-1430	945
LJG-20	500	20	1200	2400	740	1080	1625	320	1430-1800	1235
LJG-24	600	24	1300	2600	840	1200	1825	320	1800-3000	1460



LJG-T型自潔式排氣水過濾器參考數據

規格型號	進出口尺寸		A mm	B mm	C mm	D mm	E mm	F mm	流量 T/h	重量 Kg
	mm	in
LJG-3	80	3	460	175	450	273	15	40	15-20	62
LJG-4	100	4	520	210	540	325	15	40	25-35	85
LJG-5	125	5	580	235	620	377	15	40	45-60	114
LJG-6	150	6	640	260	700	426	15	40	60-85	165
LJG-8	200	8	720	300	800	500	15	50	90-130	230
LJG-10	250	10	780	360	1000	500	15	50	150-260	300
LJG-12	300	12	890	440	1250	600	15	50	250-400	360
LJG-14	350	14	1000	460	1350	700	15	50	450-650	440
LJG-16	400	16	1120	515	1500	800	15	50	650-900	510
LJG-18	450	18	1180	560	1600	900	15	65	900-1100	580
LJG-20	500	20	1300	620	1800	1000	15	65	1150-1500	660
LJG-24	600	24	1400	690	2100	1100	15	80	1600-2000	740



自潔式排氣水過濾器安裝及注意事項:

1、 安裝時，水流方向應與設備指示方向一致;

2、 盡可能設置旁通管路，以便在過濾器進行清洗或發生故障時不影響系統的正常運行;

3、 過濾器與水處理儀設備配套使用時，應安裝在水處理設備進水口之前。

自潔式排氣水過濾器主要技術參數:

1、 壓力范圍：0.6、1.0、1.6Mpa

2、 適用溫度≤95℃

3、 排氣率：高

4、 排污率：高

5、 特殊規格可按用戶要求定制

6、 法蘭連接尺寸按GB/T9119-2000

自潔式排氣水過濾器過濾網精度對照表:

微米	200	300	400	500	600	700	800	900	1000	1600	2000
毫米	0.2	0.3	0.4	0.5	0.6	0.7	0.8	0.9	1	1.6	2
目數	80	60	45	32	28	24	22	20	18	12	10



自潔式排氣水過濾器管道系統安裝參考圖:
